Antenna DVB-T omnidirezionale d. 11 cm

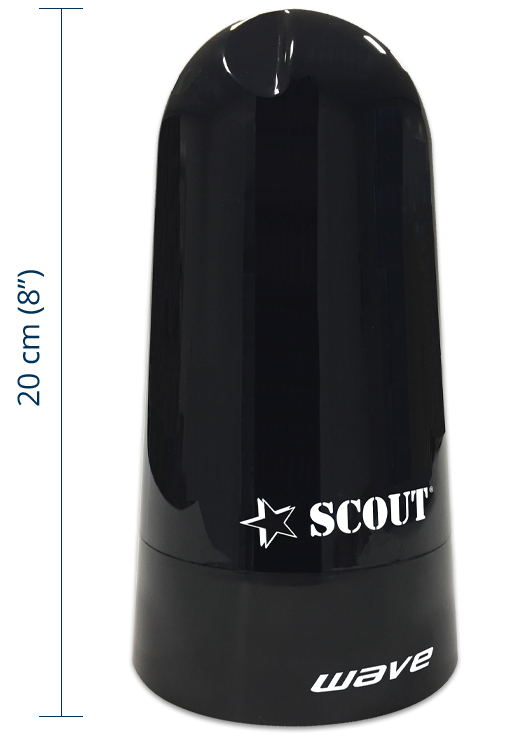

Black Wave è la nuova antenna Scout progettata per ricevere i segnali TV analogici e digitali e radio FM dalle dimensioni estremamente ridotte (105 mm di diametro e 200 mm di altezza), ideale per l’installazione su ogni tipo di imbarcazione. L’antenna è di tipo omnidirezionale, e permette una efficace ricezione dei segnali a 360° sia in movimento che da fermo senza la necessità di riposizionare l’antenna.

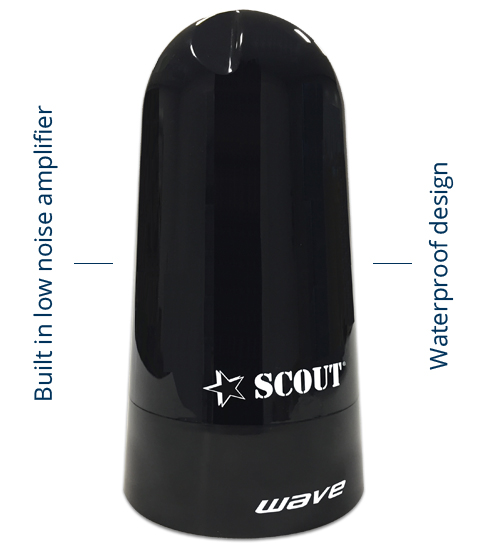

Il nuovo amplificatore interno ad alto guadagno (25 dB) e a basso livello di rumore offre una ricezione dell’immagine nitida sia in polarizzazione verticale che orizzontale. Unitamente ad esso, il divisore/alimentatore a due uscite permette di collegare TV e radio FM alla stessa antenna ricevendo entrambi i segnali.

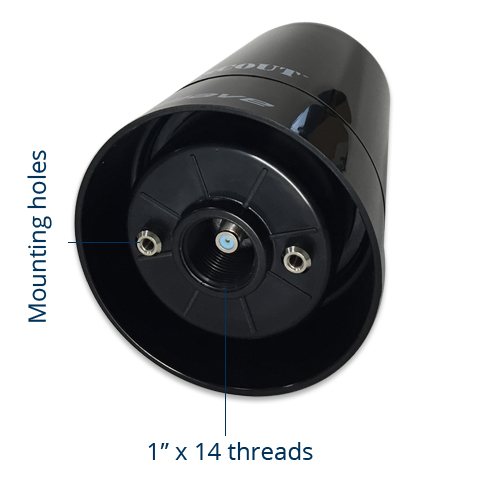

L’antenna offre due tipi di possibili installazioni: su base standard con attacco 1″ x 14 filetti o direttamente su una superficie piatta (non metallica) utilizzando la dima e il set di montaggio fornito unitamente all’antenna. Entrambe le installazioni sono di facile e rapida realizzazione.
Black Wave viene fornita unitamente a un completo set di montaggio composto da:
– Alimentatore 12V a 2 uscite (TV / Radio)
– Cavo di alimentazione 12V con fusibile
– Cavo coassiale RG-6 ad elevata schermatura 75 Ohm (10 m)
– Cavo TV (1 m)
– Connettori tipo F (2 pcs)
– Viti (2 pcs)
– Rondelle (4 pcs)
– Rondelle grower (2 pcs)
– Dadi (4 pcs)

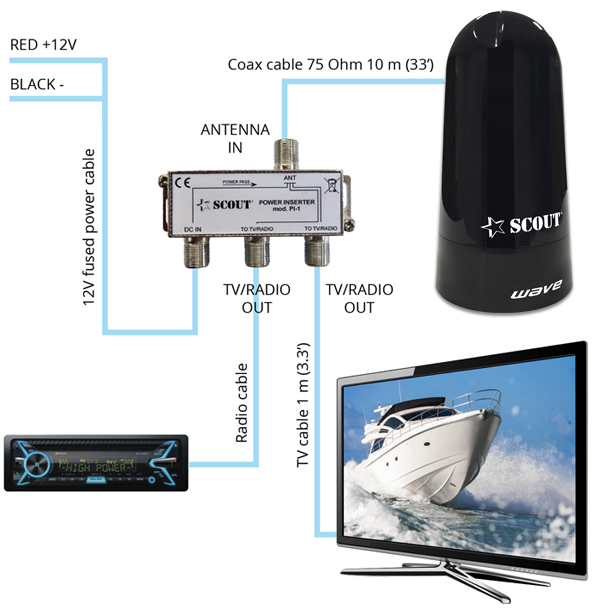

Il collegamento del sistema è agevole e grazie all’alimentatore a due uscite è possibile collegare TV e radio FM alla stessa antenna.
Il design esclusivo, l’estrema compattezza delle dimensioni (11 cm diametro) e l’elevata qualità di ricezione fanno di Black Wave la scelta perfetta per il proprio impianto tv di bordo.
Specifiche tecniche:
Ricezione | Omnidirezionale 360° |
Frequenza | 40-860 MHz |
Impedenza | 75 ohm |
Canali | 2-69 |
Guadagno | 25 dB |
Potenza applicabile | 12V DC |
Rumore | <1.7 dB |
Output | 2 |
Connettori | F |
Diametro antenna | 11 cm (4″) |
Altezza | 20 cm (8″) |
Materiale | ASA |
Codice | PF AN NTV004 |
Contenuto:
1 x Antenna | |
1 x Alimentatore 12V a 2 uscite (TV / Radio) | |
1 x Cavo di alimentazione 12V con fusibile | |
1 x Cavo coassiale RG-6 ad elevata schermatura 75 Ohm (10 m) | |
1 x Cavo TV (1 m) | |
2 x Connettore tipo F maschio | |
1 x Set minuteria per montaggio |
Download:
Wave User Instructions |
